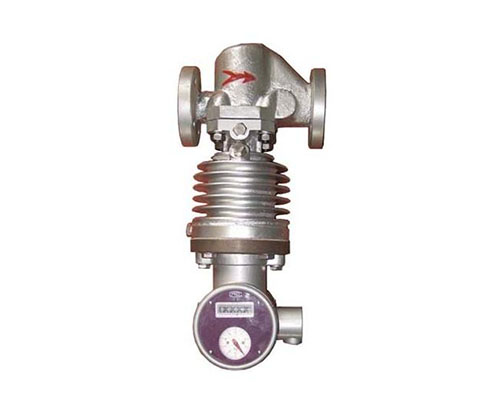

旋翼式蒸汽流量计主要由节流体,阻尼器和指示器三大部件组成,是一种差压--分流原理仪表,被测介质蒸汽进入流量计节流体后,一部分通过主管道的节流孔板,一部分经分流管流经喷流嘴,射流到叶轮上,对叶轮形成转矩,使叶轮带动轮子轴旋转,在轮子轴的下部装有阻尼叶片,安装在注满阻尼液的阻尼室中,使叶轮转动受到制约,所以它的转速比蒸汽的喷速慢的多,因此,叶轮能有效地吸收蒸汽喷速地功能,使它地旋转速度与蒸汽喷射造成地转矩及阻尼力矩相对应,并形成一确定量地关系,叶轮转速与流量成正比.

　　旋翼式蒸汽流量计,是计量流经管道内饱和蒸汽或过热蒸汽流量地质量流量计,能在现场或远传显示蒸汽质量流量的累计或瞬时值.智能型可温、压补偿,测量过热蒸汽.流量计配有Ⅰ、Ⅱ、Ⅲ号节流孔板,可通过更换节流孔板改流量范围,本流量计的测量范围广、精确度高、寿命长、操作、维修方便,广泛用于石油、化工、轻工等工业部门的蒸汽流量计量.

　　旋翼式蒸汽流量计特点:

　　1、流量计为机械型仪表，结构牢固，安装、使用和维修方便。用被测蒸汽作动力源，无需外接动力源;

　　2、配有三种规格孔板，流量范围广;

　　3、在工况压力改变后，可方便地进行压力调节;

　　4、采用磁连接，密封性能好。
