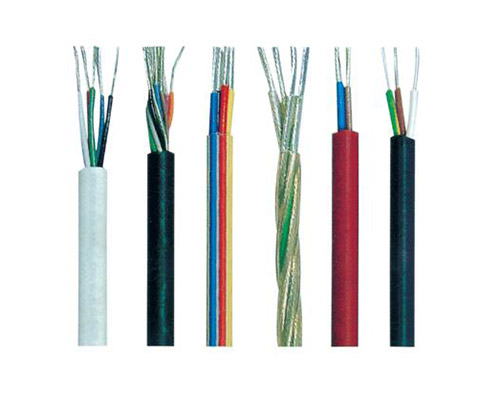

氟塑料耐高温电力电缆
2016/4/10
一：产品特点及用途
本产品适用于交流额定电压0.6/1KV及以下作固定敷设用输配线路、动力传输或电机引接线，具有耐高温、耐腐蚀、耐酸碱及腐蚀性气体、防水等特性，高温环境电气性能稳定，载流量大，使用寿命长，广泛用于冶金、电力、石化、大型建筑、汽车制造等行业。
二：产品执行标准
Q/HHTZH001.2
阻燃耐火特性试验执行GB12666-90标准
三：使用特性
1. 交流额定电压：U0/U 0.6/1KV
2. 最高工作温度：聚全氟乙丙烯(F46)绝缘不超过200℃
可溶性聚四氟乙烯(PFA)绝缘不超过260℃
3. 最低环境温度：氟塑料绝缘和护套
固定敷设-40℃，非固定敷设-15℃
4. 电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。
5. 电缆允许弯曲半径：单芯电缆最小为电缆外径的15倍
多芯电缆最小为电缆外径的10倍
四：基本型号及名称
表1
|
型号
|
产品名称
|
正常使用温度℃
|
|
FF46
|
氟塑料绝缘和护套电力电缆
|
-60-200
|
|
FF46-22
|
氟塑料绝缘和护套钢带铠装电力电缆
|
-60-200
|
|
FF46P
|
氟塑料绝缘和护套铜编织屏蔽电力电缆
|
-60-200
|
|
ZR-F46(FV)
|
氟塑料绝缘阻燃聚氯乙烯护套电力电缆
|
-40-105
|
|
ZR-F46-22(FV22)
|
氟塑料绝缘钢带铠装阻燃聚氯乙烯护套电力电缆
|
-40-105
|
|
ZR192-FF46
|
PFA绝缘和护套电力电缆(进口原料)
|
-60-260
|
|
ZR192-FF46P
|
PFA绝缘和护套铜编织屏蔽电力电缆(进口原料)
|
-60-260
|
|
ZR192-FF46-22
|
PFA绝缘和护套钢带铠装电力电缆(进口原料)
|
-60-260
|
|
YGC-F46(FG)
|
氟塑料绝缘硅橡胶护套电力电缆
|
-60-180
|
|
YGC-F46-22(FG22)
|
氟塑料绝缘钢带铠装硅橡胶护套电力电缆
|
-60-180
|
|
YVF-F46
|
氟塑料绝缘阻燃丁腈聚氯乙烯护套电力电缆
|
-60-105
|
|
YVF-F46-22
|
氟塑料绝缘钢带铠装阻燃丁腈聚氯乙烯护套电力电缆
|
-60-105
|
备注：软结构电缆在原型号中加R，导体线芯中铜丝可以采用镀锡。
五：代号名称和含义
表2
|
代号
|
代号含义
|
|
系列代号
|
略
|
|
F(F46)
|
聚全氟乙丙烯(F46)
|
|
YVF
|
丁腈胶
|
|
G
|
硅橡胶
|
|
192
|
进口PFA绝缘和护套
|
|
ZR(V)
|
阻燃聚氯乙烯(分阻燃70℃、90℃、105℃三种)
|
|
22
|
钢带铠装
|
|
32
|
细钢丝铠装
|
|
P
|
铜编织屏蔽
|
|
R
|
多股绞合导体
|
六：主要技术指标
1.成品电缆导体直流电阻(符合GB3956规定)参照附录A表1。
2.20℃时绝缘电阻不小于500MΩ/KM，180℃时绝缘电阻不小于10MΩ/KM
3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
