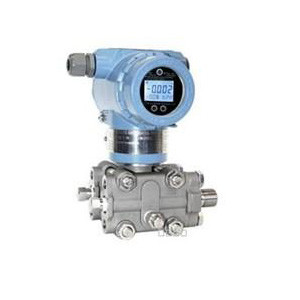

3351HP型变静压差压变送器

2020/11/25

产品说明:

3351HP型高静压差压变送器
高静压变送器可在工作压力32MPa以下测量差压，由于具有32MPa的耐工作压力和过载，确保了变送
能在高静压系统中得到可靠的应用。表10

3351HP型	高静压差压变送器
	4	0-6～40KPa
	5	0-40～200KPa
		代号	功能
		N	普通模拟型：（输出：4～20mA）
		G	常规智能型：（输出：4～20mA）
		S	标准智能型：（输出：4～20mA带HART总线协议）
			代号	结构材料
				法兰接头		排气/排液阀	隔离膜片	灌充液体
			J1	316不锈钢		316不锈钢	316不锈钢	硅油
			J2	316不锈钢		316不锈钢	哈氏C-276
			J3	316不锈钢		316不锈钢	蒙乃尔
			J4	316不锈钢		316不锈钢	钽
				代号	静压MPa
				E	25
				F	32
					代号	精度
					Q1	0.2%FS
					Q2	0.5%FS
						代号	电气连接头
						L1	M20X1.5内螺纹
						L2	1/2NPT内螺纹
							代号	附加选项
							M1	0～100%线性指示表头
							M3	数字显示表头
							B1	2〃管装弯支架
							B2	墙装/板装弯支架
							B3	2〃管装平支架
							D0	泄放阀在压力室中部
							D1	侧面泄放阀在压力室上部
							D2	侧面泄放阀在压力室下部
							C0	1/2〃锥管内螺纹接头
							C1	1/2〃引压接头及后部焊接引压管φ14（供货时含C0）
							C2	丁字形螺纹接头M20X1.5
							d	防爆型EXdIICT5
							I	本安型EXiaIICT6

3351DP 5 N J2 C Q1 L1 M1B1D1C0I ← 选型举例
