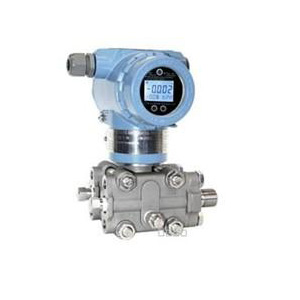

1151HP型高静压差压变送器

2020/11/25

产品说明:

高静压差压变送器可在工作压力32MPa以下测量差压，由于具有32MPa的耐工作压力和过载保护，确保了变送器能在高静压系统中得到可靠的应用。
1151HP型
高静压差压变送器

	0-6～40kPa
	0-40～200kPa
	代号	功能
	E	普通模拟型（输出:4～20mA）
	G	常规智能型（输出:4～20mA）
	S	标准智能型（输出:4～20mA带HART总线协议）
		代号	结构材料
			法兰接头		排气/排液阀	隔离膜片	灌充液体
		22	316不锈钢		316不锈钢	316不锈钢	硅油
		23	316不锈钢		316不锈钢	哈氏C-276
		24	316不锈钢		316不锈钢	蒙乃尔
		25	316不锈钢		316不锈钢	钽
			代号	静压MPa
			E	25
			F	32
					代号	精度
					Q1	0.2%FS
					Q2	0.5%FS
						代号	电气连接头
						L1	M20X1.5内螺纹
						L2	1/2NPT内螺纹
							代号	附加选项
							M1	0～线性指示表头
							M3	数字显示表头
							B1	2″管装弯支架
							B2	墙装/板装弯支架
							B3	2″管装平支架
							D0	泄放阀在压力室中部
							D1	侧面泄放阀在压力室上部
							D2	侧面泄放阀在压力室下部
							C0	1/2″锥管内螺纹接头
							C1	1/2″引压接头及后部焊接引压管φ14（供货时含C0）
							C2	丁字形螺纹接头M20X1.5
							d	隔爆型EXd ⅡCT5
							I	本安型EXiaⅡ CT6
1151DP 5 G 22 C Q1 L1 M1B1D1C0I ← 1151HP型高静压差压变送器选型举例
