概述

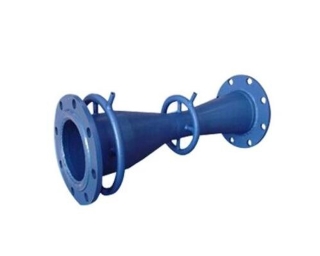

   文丘里管流量计是按国标GB/T2624-93设计制造，按检定规程JJG640-94检定的。在标准节流装置中，文丘里管流量计所要求的上、下游直管道最短、永久压力损失最小、性能稳定、维护方便。因文丘里管流量计计算准确、能耗小，已广泛用于石油、化工、电力、冶金行业。

测量原理

   内文丘里管蒸汽流量计是全新差压式总流量检测仪表，其基础精确测量基本原理要以能量守恒定律——伯勤奋方程和流动性连续性方程为基本的流量测量方式。内文丘里管由一环形精确测量管和嵌入精确测量管外并与精确测量管同轴输出的特型芯体所组成。特型芯体的轴向外表层具备与经典文丘里管内表层差不多的几何图形廓型，并与精确测量管外表层中间组成1个异径环状断相间隙。流体力学流过内文丘里管的节流过程同流体力学流过经典文丘里管、环状孔板的节流过程基础差不多。内文丘里管的这类构造特性，使之在应用全过程中找不到相近孔板节流阀件的锐缘空蚀与积污难题，能够对节流阀前管外流体力学速率遍布系数及将会存有的各种各样非轴对称速率遍布开展合理的流动性调节（整流器），从而实现了高精准度与高可靠性的流量测量。

性能特点

   精确测量精准度高，配备高精差压变送器可建立总流量的侧量。

   精确测量可靠性好，总流量指数始终保持匀速运动，计量检定期长。

   精度等级度（分度值比）宽，无需再次表手机软件调整只能超过12:1左右。

   对媒质适应力强，能精确测量髙压、底压流体力学，高含湿汽体及各种各样污迹的流体力学。

   对安裝接管段规定低，能合理防止或降低检测系统的额外测量不确定度。

   工作压力损害小，节约资源。

   技术参数

   排出指数不确定度：好于±0.6%耐媒质工作压力：5MPa下列，也可高过5MPa

   分度值比：12:1或更宽耐媒质溫度：700℃下列

   工作压力损害：精确测量气体压力的1/5上下（约为孔板压损的1/3）可用管经：ND25mm～3000毫米

   接管段规定：通常上下游3D，中下游1D可用雷诺数：ReD≥4×102（ReD低限也可小于4×102，这时排出指数不确定度相对性扩大）

   适测媒质：各种液體、汽体和蒸气

   适用范围

   1、公称直径：50mm≤DN≤1200mm（超过此范围需标定）

   粗铸收缩段：100mm≤DN≤800mm

   机械加工收缩段：50mm≤DN≤250mm

   粗焊铁板收缩段：200mm≤DN≤1200mm

   2、节流孔径比β：0.3≤β≤0.75

   粗铸收缩段：0.3≤β≤0.75

   机械加工收缩段：0.4≤β≤0.75

   粗焊铁板收缩段：0.4≤β≤0.7

   3、雷诺数范围：2×105≤ReD≤2×106

   粗铸收缩段：2×105≤ReD≤2×106

   机械加工收缩段：2×105≤ReD≤2×106

   粗焊铁板收缩段：2×105≤ReD≤2×106

   4、精度等级：1级
