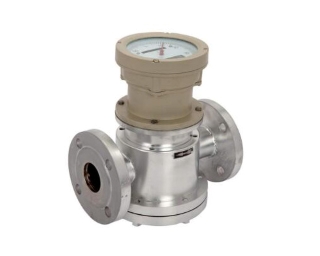

LC系列椭圆齿轮流量计
2020/1/26
LC系列椭圆齿轮流量计是用来测量液体流量的精密仪表。系直读累积式仪表，是计量流经管道内液体流量总和的容积式流量计。椭圆齿轮流量计可选用机械显示表头和电子显示表头两种计数机构，显示表头具有显示累积流量、瞬时流量及回零功能，可实现现场显示和远传控制。对于不同的测量介质(酸、碱、有机液、油品、食品等），流量计可以选用不同的材料（铸钢、不锈钢和316）制造，适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。带发讯功能的流量计能与本公司的TM-908系列流量积算仪等仪表配套，便于集中检测，输出标准信号，作自动控制和数据处理等用，并可直接与计算机联网。
产品特点：
1、测量精度较高：0.2级与0.5级；
2、机构简单、坚固、运行可靠；
3、适合于测量粘度较高的介质，而且对被测量液体粘度的变化不敏感；
4、安装容易。流量计前后不需直管段，即使流量计靠近阀门、弯管、缩管、扩大管，也无需加装直管段。
5、TM-LC-a型铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量
6、TM-LC-e型铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量
7、TM-LC-b型广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量
8、为了防止流量计的齿轮被杂质卡死，在流量计的上游须安装过滤器
9、防爆等级：ExiaIICT6
◆技术数据
普通铸铁型（a）、铸钢型（e）、不锈钢型（b）
|
型号 |
LC-a铸铁 |
LC-e铸钢 |
LC-b不锈钢 |
||||
|
公称压力Mpa |
1.0 1.6 |
2.5 4.0 6.4 |
1.0 1.6 |
||||
|
被测液体粘度 |
2 ~200 Mpa.s |
||||||
|
被测液体温度 |
-20℃～+100℃ |
||||||
|
流 量 范 围 m3/h |
|||||||
|
型号 |
LC-a铸铁 |
LC-e铸钢 |
LC-b不锈钢 |
||||
|
公称口径 |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.2 |
|
|
10 |
0.04～0.4 |
0.1～0.4 |
0.04～0.4 |
0.1～0.4 |
0.1～0.5 |
0.1～0.5 |
|
|
15 |
0.25～1.5 |
0.3～1.5 |
0.25～1.5 |
0.3～1.5 |
0.3～1.5 |
0.3～1.5 |
|
|
20 |
0.5～3 |
0.6～3 |
0.5～3 |
0.6～3 |
0.6～3 |
0.6～3 |
|
|
25 |
1～6 |
1.2～6 |
1～6 |
1.2～6 |
1.2～6 |
1.2～6 |
|
|
40 |
2.5～15 |
3～15 |
2.5～15 |
3～15 |
3～15 |
3～15 |
|
|
50 |
4～24 |
4.8～24 |
4～24 |
4.8～24 |
4.8～24 |
4.8～24 |
|
|
65 |
5～40 |
8～40 |
5～40 |
8～40 |
8～40 |
8～40 |
|
|
80 |
10～60 |
12～60 |
10～60 |
12～60 |
12～60 |
12～60 |
|
|
100 |
16～100 |
20～100 |
16～100 |
20～100 |
20～100 |
20～100 |
|
|
150 |
32～190 |
38～190 |
32～190 |
38～190 |
38～190 |
38～190 |
|
|
200 |
34～340 |
68～340 |
34～340 |
68～340 |
68～340 |
68～340 |
|
产品选型
|
类型代号 |
专用标志 |
材料标志 |
公称通径 |
公称压力 |
/计数器 |
发信器 |
精度 |
说明 |
|
LC- |
|
|
|
|
|
|
|
椭圆齿轮流量计 |
|
|
H |
|
|
|
|
|
|
焊接式钢质流量计 |
|
U |
|
|
|
|
|
|
保温夹套式流量计 |
|
|
N |
|
|
|
|
|
|
高粘度液体流量计 |
|
|
SP |
|
|
|
|
|
|
食品用流量计 |
|
|
T |
|
|
|
|
|
|
高温流量计 |
|
|
Q |
|
|
|
|
|
|
计量汽油用流量计 |
|
|
|
A |
|
|
|
|
|
铸铁材质 |
|
|
E |
|
|
|
|
|
铸钢材质 |
||
|
B |
|
|
|
|
|
不锈钢材质 |
||
|
|
10 |
|
|
|
|
公称通径为10mm |
||
|
15 |
|
|
|
|
公称通径为15mm |
|||
|
…… |
|
|
|
|
|
|||
|
200 |
|
|
|
|
公称通径为200mm |
|||
|
|
1 |
|
|
|
1.0MPa |
|||
|
2 |
|
|
|
1.6MPa |
||||
|
3 |
|
|
|
2.5MPa |
||||
|
4 |
|
|
|
4.0MPa |
||||
|
6 |
|
|
|
6.3MPa |
||||
|
|
A A1 |
|
|
用于DN40以下，A1可带发信器 |
||||
|
J1 |
|
|
用于DN50以上，可带发信器 |
|||||
|
A5 A6 |
|
|
A5单指针字轮显示 |
|||||
|
|
GF-Ⅰ |
|
12V三线制光电发信器 |
|||||
|
GF-Ⅱ |
|
24V三线制光电发信器 |
||||||
|
MF |
|
4~20mA输出发信器 |
||||||
|
|
J |
0.2级精度 |
