◇工作原理

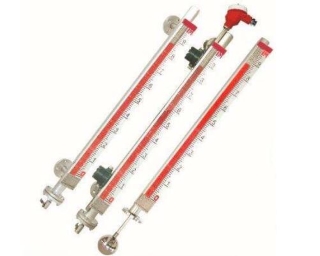

UHZ磁性浮子液位计根据浮力和磁耦合原理，测量筒内磁性浮子随被测液面的升高（降低）驱动测量筒外部显示器上的双色翻柱旋转180℃显示红色（反向旋转180℃显示白色）实现了测量和显示被测液面位置的目的。磁性浮子液位计也叫磁翻柱液位计或者磁翻板液位计，每个磁翻柱双色轴向对称结构，两个磁翻柱间的间距为10mm或20mm，分别以白色和红色来指示气相部分和液相部分，也可选择下部白色表示液体部分上部红色表示气体部分。红色与白色交接处就是液相与气相的分界处。该液位计也能用于两种不同密度介质的界面测量。

本产品符合HG/T2734-95

法兰执行HG/20334-97标准。

◇产品特点

UHZ系列磁性浮子液位计的接液零部件材料采用321、316、316L、304、321衬PTFE（聚四氟乙烯）、PVC、PP等材料，运行稳定、可靠。产品特点十分显著：

1.设计简单、紧凑、坚固可靠、寿命长、免维护，能长年在户外安装使用；

2.测量管与液位显示部分、液位发送器、报警开关在耐压、耐气上是完全隔离的；

3.工作压力范围宽，耐压≤16MPa；

4.工作温度范围宽，普通型≤350℃、

远传型≤80℃、防腐型≤120℃

5.广泛用于强腐蚀性、易燃、易爆、有毒等液位测量；

6.各型号均可选配一个或数个保持ON/OFF报警开关，实现高低液位自动报警；

7.各型号均可选配4-20mA液位传感器，实现远距离集中测量与控制。

◇产品适用对象

UHZ系列磁性浮子液位计能广泛用于石油、化工、油田、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油品、液化气、液氨、强酸碱液、发电厂锅炉汽包、除氧器、疏水箱、回水箱、高低压加热器、凝结器、蒸发器以及其他压力容器内与 321 、304、321+内衬（F46、F4、PTFE）、316、316L、PVC、PP相容液体介质的液位、液面及两种不同介质界面测量与显示。有多种安装形式供用户选择，以适应不同场合、环境的要求。本安和隔爆二种形式的防爆类型可满足不同使用场合的要求。

◇附加功能选择项

为满足不同场合和环境的需要可附加如下选项：

1.各型号均可选配无源自保持ON/OFF报警开关，实现高低液位自动控制或报警；

2.各型号均可选配4-20mA液位传感器，实现远距离集中测量与控制。

3.液位计底部排污阀，方便使用中排污。
