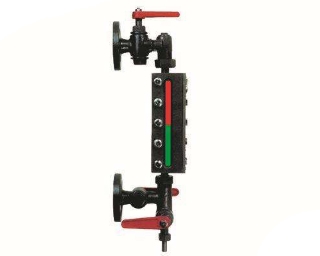

石英管液位计的介绍

我司生产的B43H-64型石英玻璃管式水位表适用于Dg20,Pg100,64Kg/Fcm,最高工作温度T≤450℃之锅炉。

石英管液位计的产品结构

管式水位表由上阀（汽阀）、下阀（水阀）、表体、排污阀、平衡管等组成。

上阀和下阀是一快速组合阀，除手动快速全开与全闭外，由于阀体内部各有保险阀座与保险珠一枚，当石英管突然爆破时，保险钢珠在高压汽水的冲击下高速顶向保险座，自动关闭表体的上下通道，直至手动关闭快速阀（上阀下阀）为止，保险珠的复位系通过平衡管取得压力平衡，靠保险珠自重而取得，因此不会出现假水位等不良现象。

石英管液位计的特点

1、液、气相显示清晰、无盲区、密封性能好、耐高温耐高压、防粘稠、重量轻、奉命长、无泄漏。

2、结构简单、安装维护方便、耐腐蚀、无需电源、防爆。

3、搞压强度1170Kg/cm3，膨胀系统数5.5×10-7。经特殊工艺处理后具有耐高温、高压和优良的机械特性。

4、工作压力：1.6、2.5、4.0、6.4、10.0MPa

5、工作温度：<520℃

6、测量范围L：测量范围由中心距而制定：300、500、800、1100、1400、1700、2000mm，特殊规格请注明尺寸。

7、伴热蒸汽夹套：工作压力0.6MPa，接管尺寸G1/2″外螺纹。
