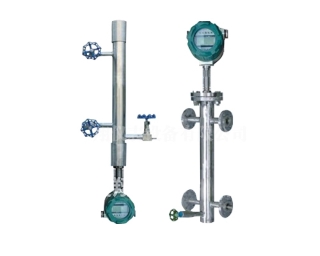

智能浮筒液位计可用来测量液位、界位或密度，输出4～20mADC 标准直流信号，并提供HART通信协议输出。使用兼容的275（375、475） 型HART通信器，可获取来自过程、智能液位控制器或浮筒测量室的信息，用户还可查询、组态、标定或测试智能液位变送器。智能电容外浮筒液位计仪表测量精度高、性能可靠、长期稳定性好、使用方便，广泛适用于电力、石油、化工、冶金、环保、建筑、食品等各行业生产过程中的液位、界位测量与控制。

原理

控制器与浮筒室、浮筒、扭力管系统等组成。浮筒浸没在浮筒室内的液体中，与扭力管系统刚性连接，扭力管系统承受的力是浮筒自重减去浮筒所受的浮力的净值，在这种合力作用下的扭力管扭转一定角度。浮筒室内液体的位置、密度或界位高低的变化引起浸没在液体中的浮筒受到的浮力变化，从而使扭管转角也随之变化。该变化被传递到数字液位控制器内的杠杆组件，使固定在杠杆组件上的磁铁发生位移，继而被霍尔元件感知并转换为霍尔电势。DLC3000 数字液位控制器采用微控制器与相关的电子线路测量过程变量，提供电流输出，驱动LCD 显示及提供HART 通信能力。微控制器接收经环境温度补偿与线性化了的电信号，同时也补偿由于过程温度变化而引起的液体密度的变化。LCD可显示模拟量输出、过程变量（液位、界面高度或密度）、过程温度、扭力管旋转角度及变量的百分数范围等。

主要技术参数

测量范围：300～3000mm

精 度：液位测量±0.5%FS，界位测量±1%FS

重 复 性：≤±0.25%FS

死 区：≤±0.2%FS

电 源：12～30VDC

输出信号：模拟量：4～20mADC（正作用）

20～4mADC（反作用）

数字量：HART 1200 波特移频键控（FSK）

液晶显示：模拟量或液位、界位、温度、扭力管转角及百分数范围

负载电阻：700Ω（24VDC 供电时）

较小密度差：0.05 g/cm3

工作压力：2.5～32.0MPa

介质温度：常温型：-40～150℃ 高温型：150～350℃

环境温度：-40～80℃

接液材质：浮筒：304；316

外浮筒：碳钢；304；316

扭管：316

工作条件的影响：

供电影响：当电压在规定电压的较小值与较大值间变化时，输出变化≤±0.2%FS

温度影响：工作温度在-40~80℃内变化时，输出变化<±0.03%FS/℃

报警跳线：DLC3000 能对故障进行自诊断，也能组态成显示过程变量的高低报警。当高低位报

警或检出一个故障时，模拟量输出信号将显示低于4mA 或高于20mA，仪表出厂时

仪表是将跳线置于高位上。

防护等级：IP66（NEMA 4X）

防爆等级：本安型：ExiaIICT1~T6

隔爆型：ExdIICT1~T6

电气接口：2 个1/2－14NPT 内螺纹，一个在底部，另一个在接线盒背面。
