UGS双色液位计

2020/5/22

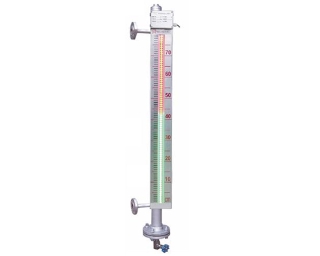

UGS（UNS）系列双色石英管液位计（以下简称双色液位计）是采用高纯度石英管(99.99%SiO2)制造的产品。

双色液位计产品概述

UGS（UNS）系列双色石英管液位计（以下简称双色液位计）是采用高纯度石英管(99.99%SiO2)制造的产品。仪表显示清晰，密封性能好，耐高温、高压、防粘稠，寿命长，冲洗、维护方便。它是利用自然光在液体中折、反射原理，借助于红、绿片，在测量时，使液相显示绿色，气相显示为红色。由于液气相显示反差大，指示鲜明清晰，所以对远距离操作和夜巡视更为有利。因此被广泛用于石油、化工、电力、冶金等行业的各种透明液体容器和锅炉上，如水、汽油、液化气、液氨、丙烷、丙稀、芳烃、酸等油品和化工原料的液位测量。同时对于两种不同介质密度的界面测量，可选用三色界面石英管液位计。三色界面石英管液位计是利用浮力与比重差的原理而设计的，石英管中的小浮子悬浮于两种介质的分界部分，由于浮子呈黑色，上下部分液体颜色有异，所以显示醒目。从而解决了一直困扰在石油化工生产过程中两种混合介质界面分辨不清的难题。

双色液位计结构原理

UGS系列石英玻璃双色液位计通过自然光在液体中折射的光学原理，借助滤色红绿玻璃片，测量时，使液相显示绿色，气相显示红色，由于液、气相显示反差很大，所以指示鲜明清晰。
三色界位计利用两种液相介质的比重差，使特殊镀层的玻璃浮子浮在界位上。该镀层玻璃浮子十分醒目，同时，气红液绿显示液位。
三色光学界位计利用两种液体界面和液体与气相的折射光学原理使液位、界位清晰的显示。

双色液位计产品型号

UGS	石英玻璃管双色液位计								注册型号
	A	标准型：无盲区，阀门带安全装置，带排污阀							基本形式
	B	普通型：有盲区，温度-50～450℃
	C	防腐型：不锈钢内衬PP材质，温度≤80℃
	D	防腐型：不锈钢内衬PTFE材质，温度≤200℃
	G	大口径玻璃液位仪
		1	碳钢						法兰、阀门材质
		2	不锈钢304S
		3	不锈钢316L
			25	Class 150LB ANSI PN2.5Mpa					压力等级
			40	Class 300LB ANSI PN4.0Mpa
			64	Class 400LB ANSI PN6.4Mpa
			100	Class 600LB ANSI PN10.0Mpa
				20	DN20				法兰通径
				25	DN25
				40	DN40
					RF	凸法兰			法兰密封面
					FF	平法兰
						J1	伴热夹套		伴热选项
						J4	电伴热
							300	300mm	中心距
							500	500mm
							800	800mm
							1100	1100mm
							1400	1400mm
							1700	1700mm
							2000	2000mm
							2500	2500mm
							-□	特殊规格填写
↓	↓	↓	↓	↓	↓	↓	↓
WH-UGS	A	3	25	20	FF	J4	800		选型举例
UGS石英玻璃管双色液位计；标准型：无盲区，阀门带安全装置，带排污阀；不锈钢316L；压力等级为Class 150LB ANSI PN2.5Mpa；法兰通径为DN20；平法兰；电伴热；中心距为800mm
