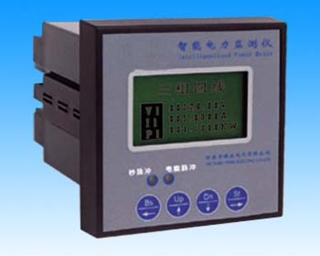

2050智能电力监测仪
2019/11/27
除可测量一主回路3I、3V、3U、3P、∑P、3Q、∑Q、3S、∑S、F、PF、±∑Wh、±∑Qh及零线电流（IO）等34个参数外，还可选择接入40路开关量（YW2050-40K）和40路电流（YW2050-40I）测量模块，可同时测量74个参数。
一、产品功能及特点
- 除可测量一主回路3I、3V、3U、3P、∑P、3Q、∑Q、3S、∑S、F、PF、±∑Wh、±∑Qh及零线电流（IO）等34个参数外，还可选择接入40路开关量（YW2050-40K）和40路电流（YW2050-40I）测量模块，可同时测量74个参数
- 扩展接入的电流模块测量准确度为1.0%，响应速度≤1S，通过我公司特制的电流互感器接入，互感器一次电流最大可达500A（按用户要求订制），开关量接入信号为继电器无源接点
- 采用点阵LCD显示，中英文界面可切换
二、技术指标
| 外形尺寸 | 主机 | 120 mm×120 mm×139 mm |
| 开孔：92 mm×92 mm | ||
| 模块 | 220 mm×125 mm×30 mm | |
| 外接传感器(YW2050-50/10) | 53mm×16mm×69mm | |
| 重 量 | 主机 | 750g |
| 模块 | 800g | |
| 外接传感器 (YW2050-50/10) | 59g | |
| 显 示 | 类型 | LCD |
| 显示器像素 | 128*64 Pots | |
| 测 量 | 适用于3相4线(平衡或非平衡),3相3线(平衡或非平衡),1相3线,单相电网 | |
|
电 压 （真有效值） |
测量范围 | 30~600V(线电压)、20~400V(相电压) |
| PT变比 | 1~10000 | |
| 连续过载 | 800V | |
| 数据刷新 | 2s | |
|
电 流 (真有效值) |
测量范围 | 0~6A |
| 最小可测量电流 | 5mA | |
| CT变比 | 1~10000 | |
| 输入功耗 | 0.2VA | |
| 连续过载 | 10A | |
| 冲击过载 | 100A·1s | |
| 数据刷新 | 2s | |
|
扩展电流 (真有效值) |
测量范围 | 0~63A或0~630A |
| 最小可测量电流 | 50mA | |
| CT变比 | 固定变比：1(采用YW2050-50/10) | |
| 最大可扩展电流数 | 40路 | |
| 连续过载 | 100A | |
| 冲击过载 | 1000A·1s | |
| 数据刷新 | 2s | |
| 功 率 | 单相功率 | 0~4000W/var/VA |
| 总功率 | 0~12000W/var/VA | |
| 数据刷新 | 2s | |
| 频 率 | 测量范围 | 50/60Hz |
| 数据刷新 | 2s | |
| 功率因数 | 测量范围 | -1~1 |
| 数据刷新 | 2s | |
| 40路节点 | 节点类型 | 常闭(开路时报警) |
| 节点电源 | 5~12V(自供电) | |
| 数据刷新 | 1s | |
| 测量精度 | 电流 | 0.5%(0.5~6A) |
| 扩展电流 | 0.5%(5~630A) | |
| 电压 | 0.5%(20~400V) | |
| 功率 | 0.5%(相对于U*I) | |
| 功率因数 | 0.5% | |
| 频率 | 0.1%(50/60Hz) | |
| 电能 | 1%(0.5L/0.5C) | |
| 辅助电源 | AC | 85V~265V |
| DC | 85V~330V | |
| 功耗 | 5VA | |
| 绝缘强度 | 电压输入端 | 2.0kV |
| 电流输入端 | 2.0kV | |
| 辅助电源端 | 2.0kV | |
| 工作条件 | 工作温度 | －10～+50℃ |
| 储存温度 | －25～+75℃ | |
| 相对湿度 | 20～95%无凝露 | |
| 电磁兼容 | 1.2/50-8/20us浪涌 | 电源：4kV I/O线：2kV |
| 快速瞬变脉冲串 | 电源：4kV,2.5kHz I/O线：2kV, 5kHz | |
| 静电放电 | 接触放电：6kV 气隙放电：8kV | |
| 射频电磁场 | 10V/m中等强度的电磁辐射(如距离不少于1米的手提对讲机) | |
| 通 讯 | 接口 | RS-485 |
| 地址 | 1～247 | |
| 波特率 | 1200/2400/4800/9600/19200 | |
| 校验位 | 无 | |
| 数据位 | 8bits | |
| 停止位 | 1bits | |
| 通讯协议 | ModBus RTU | |
三、主机安装
为了避免损坏设备请连接之前确认是否符合下面几点：
- 接线方式是否按后面图接线
- 电源是否满足条件：AC 85～265V ,DC 85～330V
- 电网频率是否在45～65Hz
- 最大电压600V AC
- 最大电流6A AC
