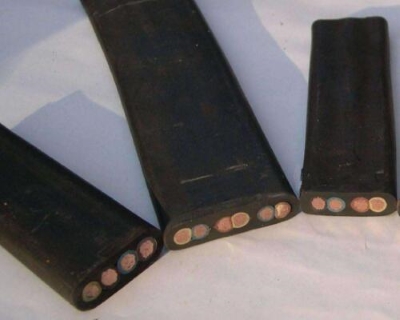

ZR-YFFB扁电缆
2020/1/27
一、概述：
ZR-YFFB扁电缆，阻燃软芯天车移动扁平ZR-YFFB具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等要求的移动电器用连接电缆，目前本产品已应用于冶金、电力、船舶、汽车制造等行业。
二、ZR-YFFB扁电缆产品特点：
交流额定电压：U0/U 0.6/1KV
高工作温度： 105℃
低环境温度：固定敷设-40℃
电缆安装敷设温度应不低于-25℃。
电缆允许弯曲半径：电缆较小为电缆外径的12倍
产品按Q/HL009-2004. 阻燃性能试验执行GB12666-90规定执行
三、ZR-YFFB扁电缆产品型号及规格：
|
ZR-YFFB |
阻燃丁腈复合物绝缘和护套移动扁平软电缆 |
|
ZR-YFFPB |
燃丁腈复合物绝缘和护套铜丝屏蔽移动扁平软电缆 |
|
YFFB |
丁腈复合物绝缘和护套移动扁平软电缆 |
|
YFFPB |
丁腈复合物绝缘和护套铜丝屏蔽移动扁平软电缆 |
|
YFFRB |
丁腈复合物绝缘和护套移动扁平软电缆 |
|
YFFRPB |
丁腈复合物绝缘和护套铜丝屏蔽移动扁平软电缆 |
| 代号 | 代号含义 |
|
YFF YVF |
丁腈电缆系列 |
| P |
铜丝编织屏蔽 |
| R |
多股绞合导体 |
| B |
扁电缆 |
|
ZR-YFFB电缆规格范围： |
|||||||||
|
1240mm2 |
2240 mm2 |
3240 mm2 |
4240 mm2 |
3240+1120mm2 |
3240+2120mm2 |
||||
|
1185mm2 |
2185 mm2 |
3185 mm2 |
4185 mm2 |
3185+195 mm2 |
3185+295 mm2 |
||||
|
1150mm2 |
2150 mm2 |
3150 mm2 |
4150 mm2 |
3150+170 mm2 |
3150+270 mm2 |
||||
|
1120mm2 |
2120 mm2 |
3120 mm2 |
4120 mm2 |
3120+170 mm2 |
3120+270 mm2 |
||||
|
195 mm2 |
295 mm2 |
395 mm2 |
495 mm2 |
395+150 mm2 |
395+250 mm2 |
||||
|
170 mm2 |
270 mm2 |
370 mm2 |
470 mm2 |
370+135 mm2 |
370 +235mm2 |
||||
|
150 mm2 |
250 mm2 |
350 mm2 |
450 mm2 |
350 +125mm2 |
350+225 mm2 |
||||
|
135 mm2 |
235 mm2 |
335 mm2 |
435 mm2 |
335 +116mm2 |
335 +216mm2 |
||||
|
125 mm2 |
225 mm2 |
325 mm2 |
425 mm2 |
325+110 mm2 |
325 +210mm2 |
||||
|
116 mm2 |
216 mm2 |
316 mm2 |
416 mm2 |
316+110 mm2 |
316 +210mm2 |
||||
|
110 mm2 |
210 mm2 |
310 mm2 |
410 mm2 |
310+16 mm2 |
310+26 mm2 |
||||
|
16 mm2 |
26 mm2 |
36 mm2 |
46 mm2 |
36 +14mm2 |
36 +24mm2 |
||||
|
14 mm2 |
24 mm2 |
34 mm2 |
44 mm2 |
34+12.5 mm2 |
34+22.5 mm2 |
||||
|
2、 成品控制电缆应经受工频交流试验电压3000V、 5min电压试验， 绝缘无击穿。 3、 成品电力电缆应经受工频交流试验电压3500V、 5min电压试验， 绝缘无击穿。 |
|||||||||
四、ZR-YFFB扁电缆参数：
ZR-YFFB扁电缆成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。
20℃时绝缘电阻不小于50MΩ/KM。
ZR-YFFB扁电缆成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
|
ZR-YFFB电缆20℃时导体较大直流电阻值应满足下面规定
|
|||||||||
|
|
导体结构 |
20℃时导体直流电阻电≤Ω/km |
|||||||
|
不镀锡 镀锡 |
|||||||||
|
0.5 |
16/0.20 |
39.0 |
40.1 |
||||||
|
0.75 |
24/0.20 |
26 |
26.7 |
||||||
|
1.0 |
32/0.20 |
19.5 |
20.0 |
||||||
|
1.5 |
30/0.25 |
13.3 |
13.7 |
||||||
|
2.5 |
49/0.26 |
7.98 |
8.21 |
||||||
|
4 |
56/0.30 |
4.95 |
5.09 |
||||||
|
6 |
84/0.30 |
3.30 |
3.39 |
||||||
|
10 |
84/0.40 |
1.91 |
1.95 |
||||||
|
16 |
110/0.43 |
1.21 |
1.24 |
||||||
|
25 |
170/0.43 |
0.78 |
0.795 |
||||||
|
35 |
240/0.43 |
0.554 |
0.565 |
||||||
|
50 |
342/0.43 |
0.386 |
0.393 |
||||||
|
70 |
482/0.43 |
0.272 |
0.277 |
||||||
|
95 |
654/0.43 |
0.206 |
0.210 |
||||||
|
120 |
827/0.43 |
0.161 |
0.164 |
||||||
|
150 |
1033/0.43 |
0.129 |
0.132 |
||||||
|
185 |
1274/0.43 |
0.106 |
0.108 |
||||||
