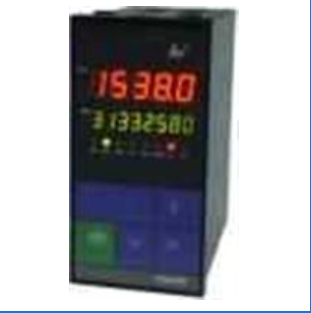

SWP-C903 数字显示控制仪

更新时间：2017-01-06

简要描述：

SWP-C903 数字显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量。
　　SWP-C903 数字显示控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示

免费咨询：0550-7307460

发邮件给我们：1656350898@qq.com

SWP-C903 数字显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量。

SWP-C903 数字显示控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示方式。

采用万能输入无跳线设置，使每台仪表仅通过简单快捷的参数设置，即可适配各种分度号。

SWP-C903 数字显示控制仪产品参数

型号	代码	说明
SWP -	T □□□－□□－□□-□□ -□□-□
外形尺寸	8	160×80mm（横），80×160mm（竖）
控制作用	01 03 04	测量显示三位式控制四限控制或四限报警输出
通讯方式	□	参见"通讯方式"
输出方式	□	参见"变送输出方式"
输入类型	□□	参见"输入类型"
*报警方式	N H L	无报警（可省略）上限控制/报警（四限控制/报警2H）下限控制/报警（四限控制/报警2L）
第二报警方式	N H L	无报警（可省略）上限控制/报警（四限控制/报警2H）下限控制/报警（四限控制/报警2L）
馈电输出	P	DC24V馈电输出
供电方式	W T	DC24V供电 AC90～265V供电（开关电源） AC220V供电（线性电源，可省略）
显示方式	X	横式显示仪表竖式显示仪表

SWP-C903 数字显示控制仪输入类型

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊规格	用户特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA开方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA开方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V开方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V开方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	可切换输入	详见下表
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d	24	频率输入	0～5kHz

★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：

代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型
01	B	05	T	09	Pt100.1	14	1～5 V	18	1～ 5V开方
02	S	06	J	10	Cu50	15	0～5 V	19	0～5V开方
03	K	07	WRe	12	4～20 mA	16	4～20 mA开方
04	E	08	Pt100	13	0～10 mA	17	0～10mA开方

★ 变送输出方式

选型代码	0	2	3	4	5	8
输出方式	无输出	4～20mA	0～10mA	1～5V	0～5V	特殊规格

★ 通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	特殊规格

★　注1：C80系列为0.8英寸LED显示，C90、S80、C70、C40系列为0.56英寸LED显示,C10系列为0.32英寸LED显示。

★　注2：四限控制或四限报警输出为四个继电器控制输出，用户可自行修改内部参数以设定需要的控制或报警方式。（四限控制/报警仅T.C80、S80和C90系列提供，2H代表两个上限控制/报警，2L代表两个下限控制/报警）。

★ 同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。

★　注3：C70、C10无频率信号输入。
